Таблица размеров арматуры горячекатаной:
Таблица 1
| Номер профиля (номинальный диаметр стержня dн) | Площадь поперечного сечения стержня, см² | Масса 1 м профиля Теоретическая, кг | Предельные отклонении, % |
|---|---|---|---|
| ф 6 | 0.283 см² | 0.222 кг | +9.0% |
| ф 8 | 0.503 см² | 0.395 кг | -7.0% |
| ф 10 | 0.785 см² | 0.617 кг | +5.0% |
| ф 12 | 1.131 см² | 0.888 кг | -6.0% |
| ф 14 | 1.540 см² | 1.210 кг | |
| ф 16 | 2.010 см² | 1.580 кг | |
| ф 18 | 2.540 см² | 2.000 кг | |
| ф 20 | 3.140 см² | 2.470 кг | +3.0% |
| ф 22 | 3.800 см² | 2.980 кг | -5.0% |
| ф 25 | 4.910 см² | 3.850 кг | |
| ф 28 | 6.160 см² | 4.830 кг | |
| ф 32 | 8.010 см² | 6.310 кг | |
| ф 36 | 10.180 см² | 7.990 кг | +3.0% |
| ф 40 | 12.570 см² | 9.870 кг | -4.0% |
| ф 45 | 15.000 см² | 12.480 кг | |
| ф 50 | 19.630 см² | 15.410 кг | |
| ф 55 | 23.760 см² | 18.650 кг | +2.0% |
| ф 60 | 28.270 см² | 22.190 кг | -4.0% |
| ф 70 | 38.480 см² | 30.210 кг | |
| ф 80 | 50.270 см² | 39.460 кг |
Классификация по механическим свойствам:
- Класс A-I (А240)
- Класс А-II (А300)
- Класс А-III (А400)
- Класс A-IV (А600)
- Класс A-V (А800)
- Класс A-VI (А1000)
Виды изготовления арматурной стали:
- Арматурная сталь класса A-I (А240) производится в виде гладких стержней или мотков.
- Арматурная сталь классов А-II (А300), А-III (А400), А-IV (А600), А-V (А800) и А-VI (А1000) производится в виде стержней или мотков с периодическим профилем.
- По требованию потребителя сталь классов А-II (А300), А-III (А400), А-IV (А600) и А-V (А1000) может быть изготовлена в виде гладких стержней или мотков.
Требования к номерам профилей, площади поперечного сечения и массе:
- Должны соответствовать указанным в таблице 1.
- Включает в себя данные о площади поперечного сечения и массе 1 м длины как для гладкой, так и для периодической профилей.
Номинальные диаметры периодических профилей:
- Должны соответствовать номинальным диаметрам равновеликих по площади поперечного сечения гладких профилей.
Эта информация используется для стандартизации производства арматурной стали и обеспечения ее соответствия требованиям заказчиков и нормативам.

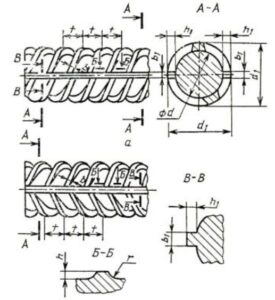

Чертеж 1
\
Чертеж 2
Профили:
- Арматурная сталь класса Ас-II (Ас300) изготавливается профилями, представленными на чертежах 1а или 2а.
- Профиль, изображенный на чертеже 2а, специального назначения, изготавливается по согласованию между изготовителем и потребителем. Форма и размеры профилей, показанных на чертежах 2а и 2б, могут быть уточнены.
Размеры и предельные отклонения:
- Размеры и предельные отклонения размеров арматурной стали периодического профиля, изготавливаемого в соответствии с чертежами 1а и 1б, должны соответствовать данным, указанным в таблице 2.
- Размеры и предельные отклонения размеров арматурной стали периодического профиля, изготавливаемого в соответствии с чертежами 2а и 2б, должны соответствовать данным, указанным в таблице 3.
Таблица 2
| Номер профиля (номинальный диаметр) | d | h | d1 | h1 | t | b | b1 | r | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный | Предельное отклонение | Номинальный | Предельное отклонение | |||||||
| 6 | 5,75 | 0,5 | ±0,25 | 6,75 | 0,5 | 5 | 0,5 | 1?0 | 0,75 | |
| 8 | 7,5 | 0,73 | 9 | 0,75 | 5 | 0,75 | 1,25 | 1,1 | ||
| 10 | 9,3 | 1 | 11,3 | 1 | 7 | 1 | 1,5 | 1,5 | ||
| 12 | 11 | 0,3 | 1,25 | 13,5 | 1,25 | 7 | 1 | 2 | 1,9 | |
| 14 | 13 | -0,5 | 1,25 | 15,5 | 1,25 | 7 | 1 | 2 | 1,9 | |
| 16 | 15 | 1,5 | 18 | 1,5 | 8 | 1,5 | 2 | 2,2 | ||
| 18 | 17 | 1,5 | ±0,5 | 20 | 1,5 | 8 | 1,5 | 2 | 2,2 | |
| 20 | 19 | 1,5 | 22 | 1,5 | 8 | 1,5 | 2 | 2,2 | ||
| 22 | 21 | 0,4 | 1,5 | 24 | 1,5 | 8 | 1,5 | 2 | 2,2 | |
| 25 | 24 | -0,5 | 1,5 | 27 | 1,5 | 8 | 1,5 | 2 | 2,2 | |
| 28 | 26,5 | 2 | 30,5 | 2 | 9 | 1,5 | 2,5 | 3 | ||
| 32 | 30,5 | 2 | 34,5 | 2 | 10 | 2 | 3 | 3 | ||
| 36 | 34,5 | 0,4 | 2,5 | ±0,7 | 39,5 | 2,5 | 12 | 2 | 3 | 3,5 |
| 40 | 38,5 | -0,7 | 2,5 | 43,5 | 2,5 | 12 | 2 | 3 | 3,5 | |
| 45 | 43 | 3 | 49 | 3 | 15 | 2,5 | 3,5 | 4,5 | ||
| 50 | 48 | 3 | 54 | 3 | 15 | 2,5 | 3,5 | 4,5 | ||
| 55 | 53 | 0,4 | 3 | 59 | 3 | 15 | 2,5 | 4 | 4,5 | |
| 60 | 68 | 1 | 3 | ±1,0 | 64 | 3 | 15 | 2,5 | 4 | 5 |
| 70 | 68 | 0,5 | 3 | 74 | 3 | 15 | 2,5 | 4,5 | 5,5 | |
| 80 | 77,5 | -1,1 | 3 | 83,5 | 3 | 15 | 2,5 | 4,6 | 5.5 | |
Примечание.
По требованию потребителя предельные отклонения размера d1 не должны превышать предельных отклонений dплюс удвоенные предельные отклонения h.
Таблица 3
| Номер профиля (номинальный диаметр dн) | d | h | d1 | h1 | hr | hB | t | b | b1 | r1 | a, град | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номин. | Пред. откл. | Номин. | Пред. откл. | ||||||||||
| 10 | 8,7 | 1,6 | ±0,5 | 11,9 | 1,6 | 0,6 | 1,0 | 10 | 0,7 | 1,5 | 11 | ||
| 12 | 10,6 | 1,6 | 13,8 | 1,6 | 0,6 | 1,0 | 10 | 0,7 | 2,0 | 11 | |||
| 14 | 12,5 | +0,3 | 2,0 | 16,5 | 2,0 | 0,8 | 1,2 | 12 | 1,0 | 2,0 | 12 | ||
| 16 | 14,2 | -0,5 | 2,5 | 19,2 | 2,5 | 1,0 | 1,5 | 12 | 1,0 | 2,0 | 12 | ||
| 18 | 10,2 | 2,5 | +0,65 | 21,2 | 2,5 | 1,0 | 1,5 | 12 | 1,0 | 2,0 | 12 | ||
| 20 | 18,2 | 2,5 | -0,85 | 23,2 | 2,5 | 1,0 | 1,5 | 12 | 1,0 | 2,0 | 12 | 50 | |
| 22 | 20,3 | +0,4 | 2,5 | 25,3 | 2,5 | 1,0 | 1,5 | 12 | 1,0 | 2,0 | 12 | ||
| 25 | 23,3 | -0,5 | 2,5 | 28,3 | 2,5 | 1,0 | 1,5 | 14 | 1,2 | 2,0 | 14 | ||
| 28 | 25.9 | 3,0 | 31,9 | 3,0 | 1,2 | 1,8 | 14 | 1,2 | 2,5 | 14 | |||
| 32 | 29,8 | +0,4 | 3,2 | +1,0 | 36,2 | 3,2 | 1,2 | 2,0 | 16 | 1,5 | 3,0 | 14 | |
| 36 | 33,7 | -0,7 | 3,5 | -1,2 | 40,7 | 3,5 | 1,5 | 2,0 | 18 | 1,5 | 3,0 | 19 | |
| 40 | 37,6 | 3,5 | 44,6 | 3,5 | 1,5 | 2,0 | 18 | 1,5 | 3,0 | 19 | |||
Размеры арматуры
Арматура — металлопрокат широкоприменяемый в строительстве. Имеет следующие размеры:
- Площадь от 0.283 до 50.270 см²
- Диаметр от 6 до 80.
Применяется в различных областях и проектах, к примеру: строительство, машиностроение, энергетика и т.д. Множество различных размеров позволяет подобрать подходящее изделие под проект.
